部品 一覧

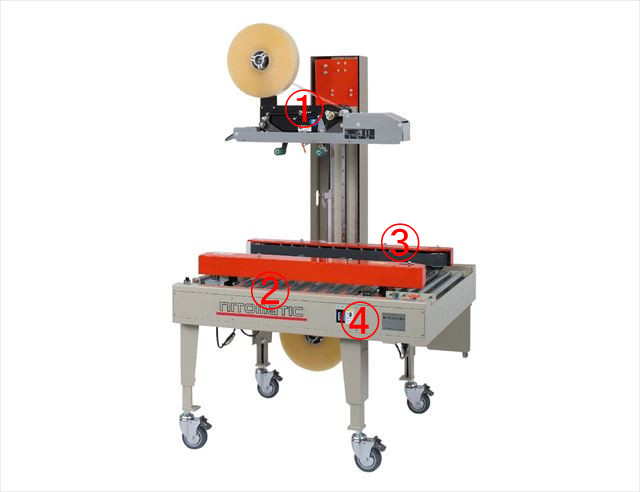

カンタンシーラー（ランダムタイプ）【品番S-102A2】
部品大分類
部品中分類
部品リスト
16件
| No. | 写真 | 部品名 | 分類 | 市販品型式 |
|---|---|---|---|---|

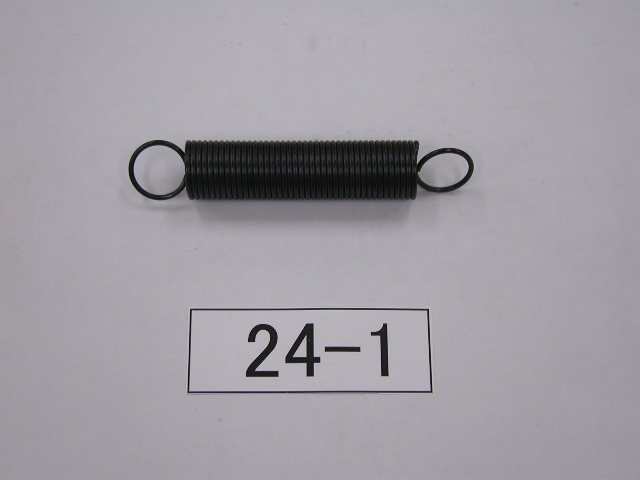

| 24-01 |
 |
引張りスプリング（下貼り） | その他 | ＨＰ２００－１０９－１．８（サンエス） |
| 10-15 |
 |
ベルト | （３）ベルト | ＷグリップベルトＷ５０ｘＬ１８３５エンドレス（ハバジット） |
| 17-02 |
 |
ナイロンロール | その他 | |

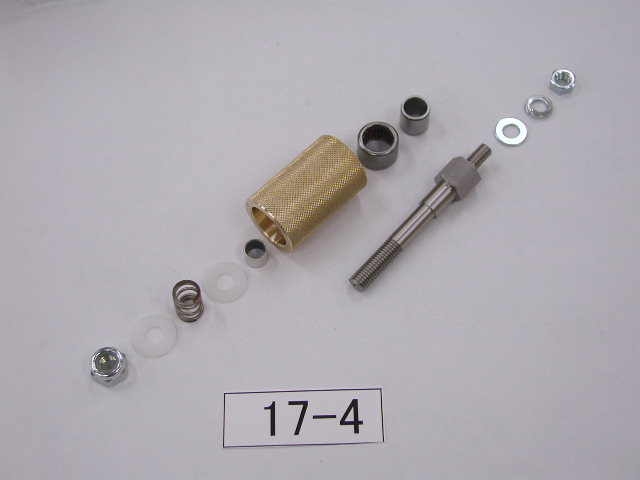

| 17-04 |
 |
上逆転防止ローラーセット |
（１）上作動板 >>（１）上逆転防止ローラー |
|

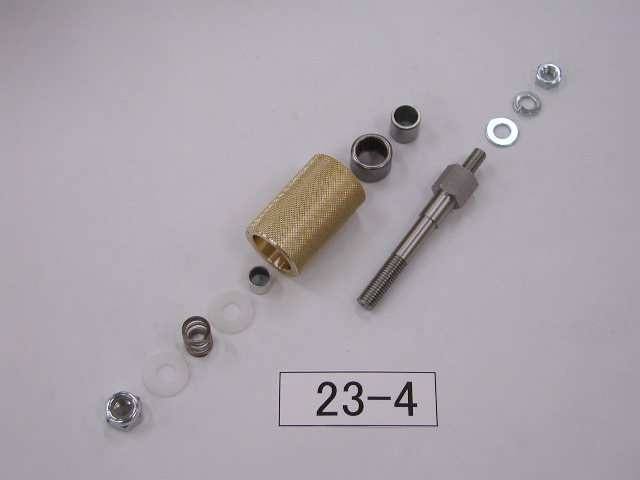

| 23-04 |
 |
下逆転防止ローラーセット |
（２）下作動板 >>（２）下逆転防止ローラーセット |
|

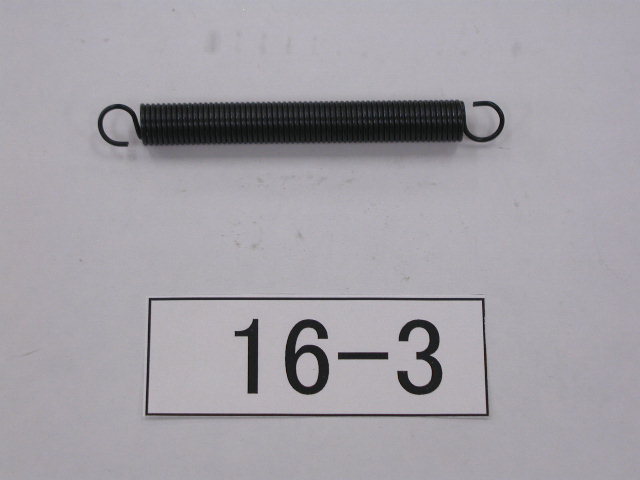

| 16-03 |
 |
引張りスプリング（カッター） | その他 | ＨＰ１００－０９３－１．２（サンエス） |

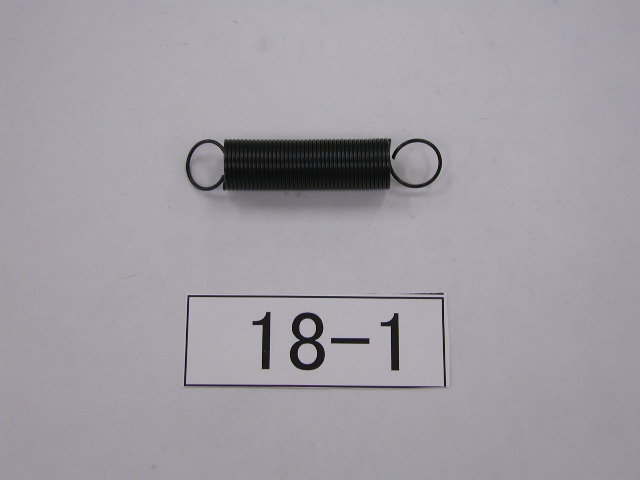

| 18-01 |
 |
引張りスプリング（上貼り） | その他 | ＨＰ１６０－０７９－１．２（サンエス） |

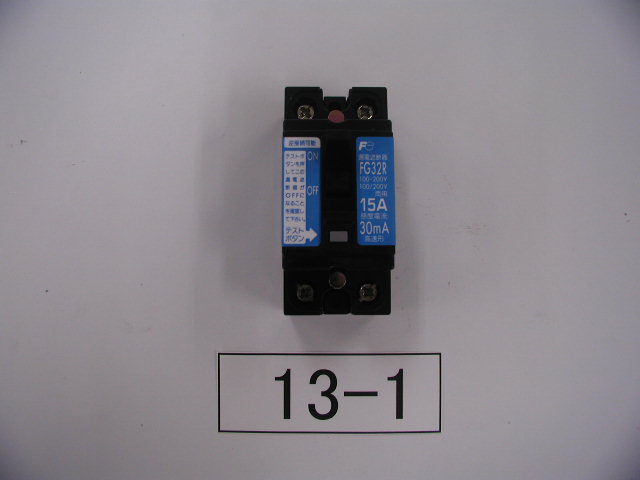

| 13-01 |
 |
（１）漏電ブレーカー | （４）電気制御部 | ＦＧ３２Ｒ ２Ｐ １５Ａ ３０ｍＡ （富士電機） |

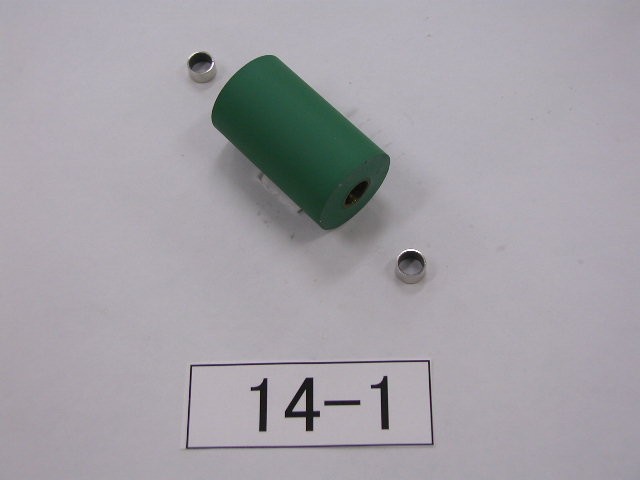

| 14-01 |
 |
（１）ゴムローラー |
（１）上作動板 >>（２）ゴムローラー （２）下作動板 >>（１）ゴムローラー |
|

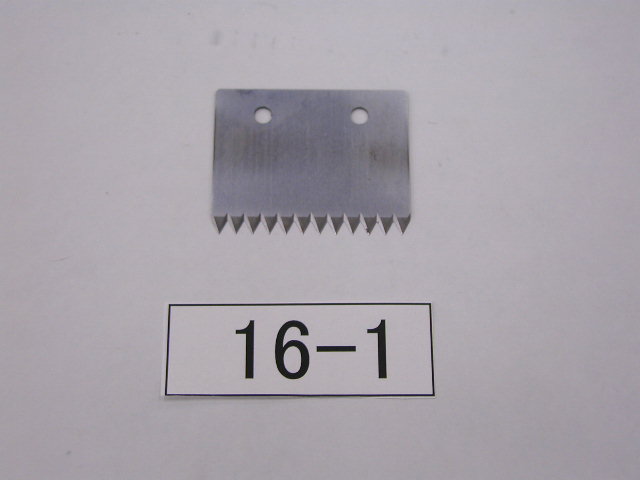

| 16-01 |
 |
（２）カッター（標準）６０ＭＭ |
（１）上作動板 >>（２）ゴムローラー （２）下作動板 >>（１）ゴムローラー |
|

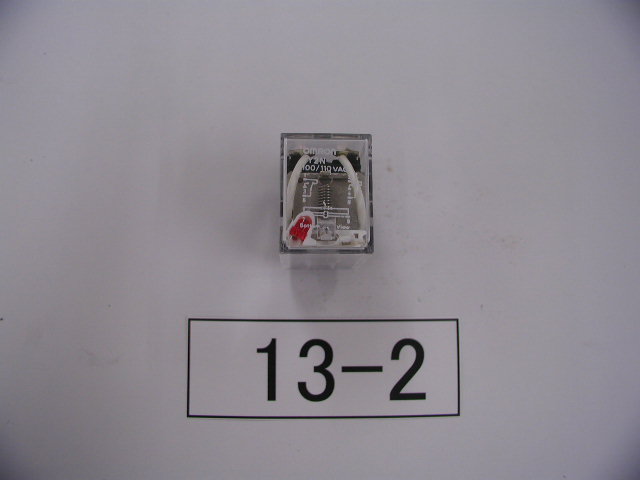

| 13-02 |
 |
（２）リレー | （４）電気制御部 | ＬＹ－２Ｎ ＡＣ１００Ｖ（オムロン） |

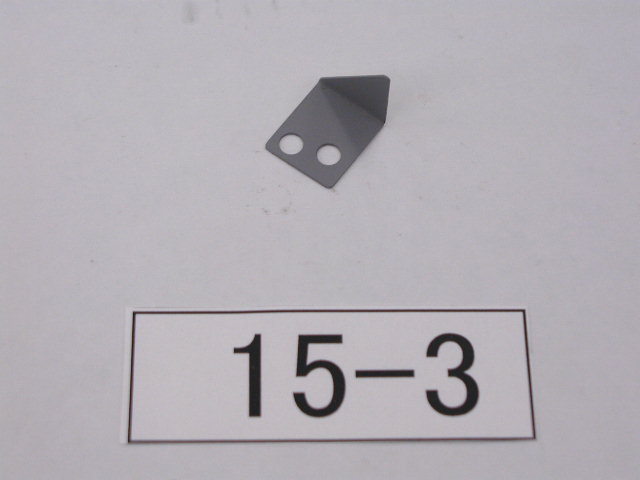

| 15-03 |
 |
（３）テープホルダー右上 |
（１）上作動板 >>（２）ゴムローラー |
|

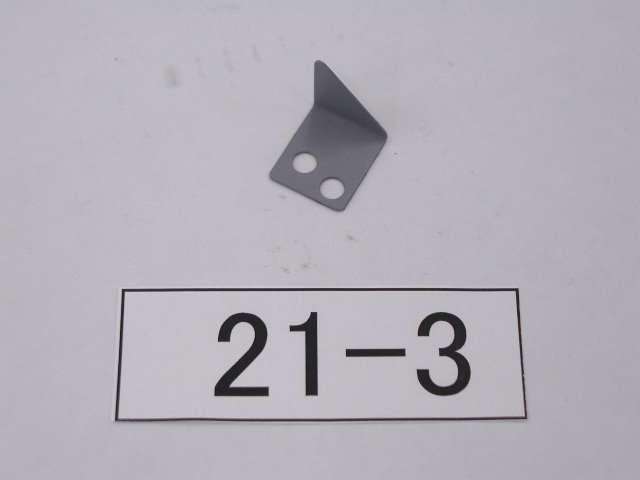

| 21-03 |
 |
（３）テープホルダー右下 |
（２）下作動板 >>（１）ゴムローラー |
|

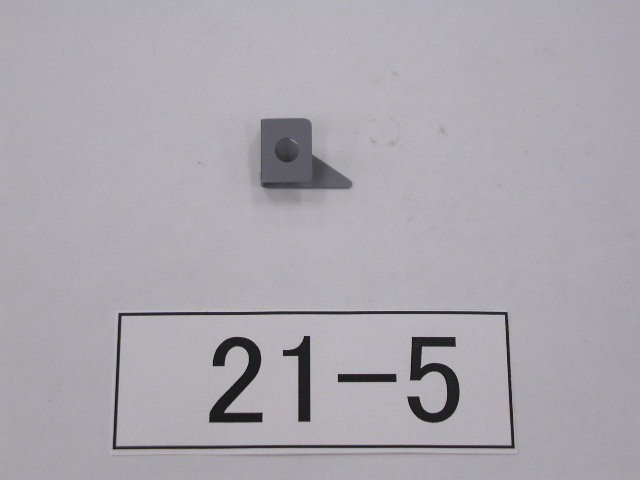

| 21-05 |
 |
（４）テープホルダー左下 |
（２）下作動板 >>（１）ゴムローラー |
|

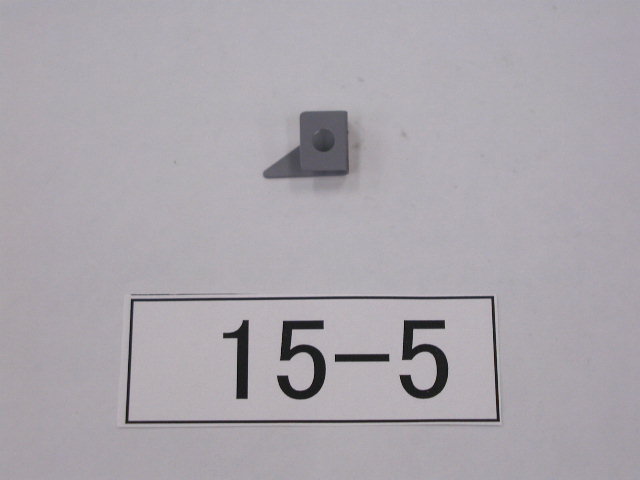

| 15-05 |
 |
（４）テープホルダー左上 |
（１）上作動板 >>（２）ゴムローラー |
|
| 15-09 |
 |
（５）ローレットロール |
（１）上作動板 >>（２）ゴムローラー （２）下作動板 >>（１）ゴムローラー |
