部品 一覧

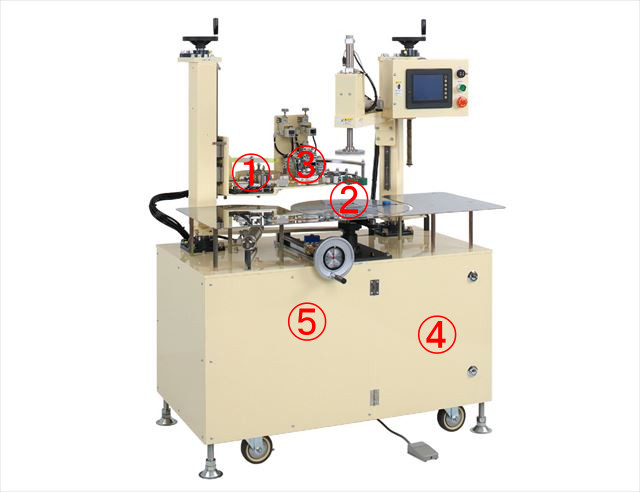

カンシーラー（スタンダードタイプ）【品番CS-150】
部品大分類
部品中分類
部品リスト
26件
| No. | 写真 | 部品名 | 分類 | 市販品型式 |
|---|---|---|---|---|

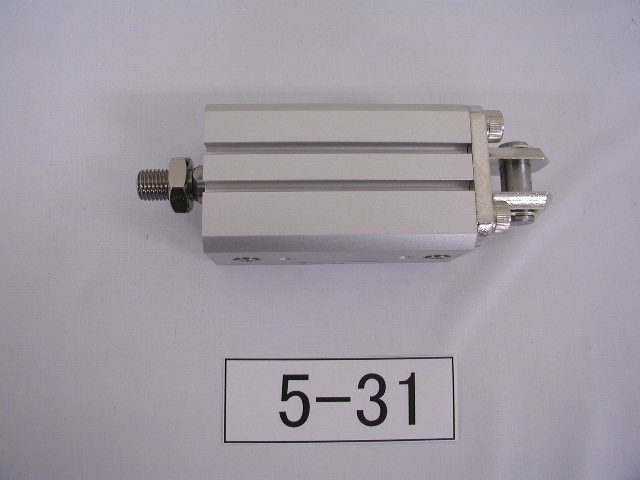

| 05-31 |
 |
タッチ，ガイドシリンダー | その他 | ＲＱＤ２５－４０Ｍ（ＳＭＣ） |

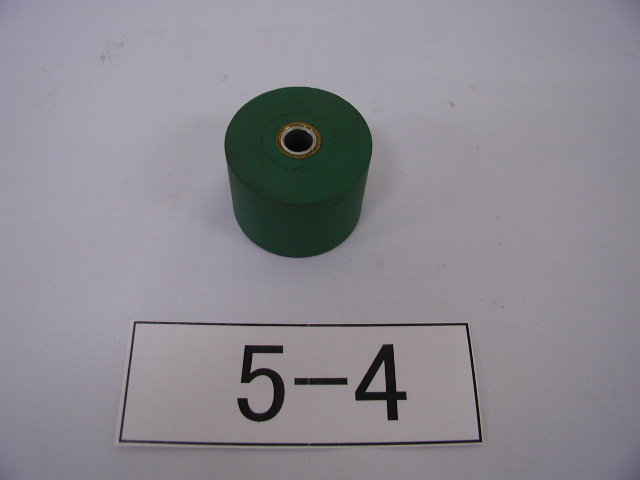

| 05-04 |
 |
（２）ゴムロール（２５ｍｍ） | （３）作動板部 | |

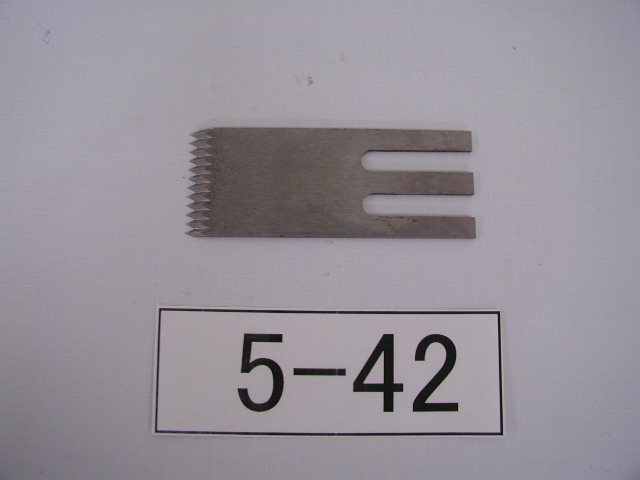

| 05-42 |
 |
カッター（ＣＳ－標準）（２５ｍｍ） | その他 | |

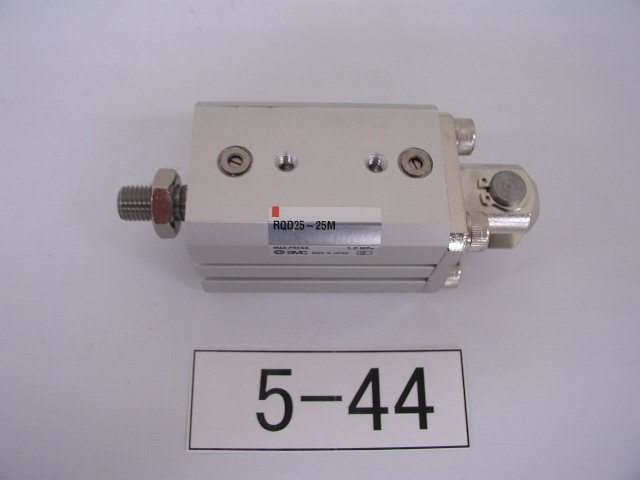

| 05-44 |
 |
カッターシリンダー | その他 | ＲＱＤ２５－２５Ｍ（ＳＭＣ） |

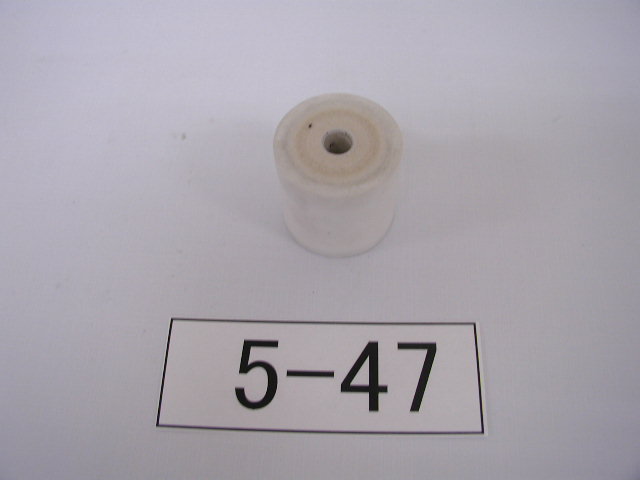

| 05-47 |
 |
テンションロール（２５ｍｍ） | その他 | |

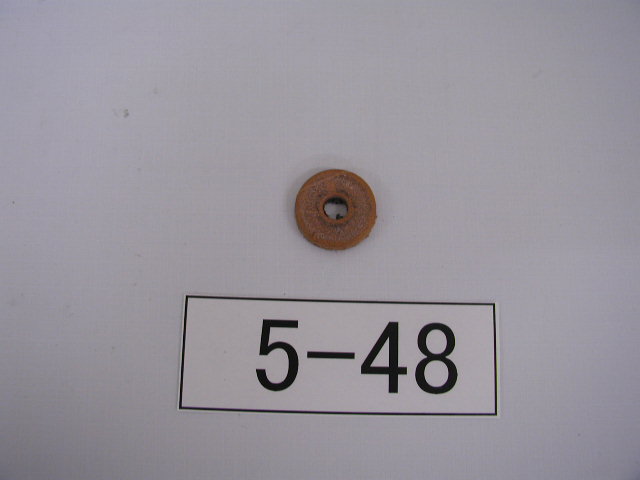

| 05-48 |
 |
ブレーキ板 | その他 | |

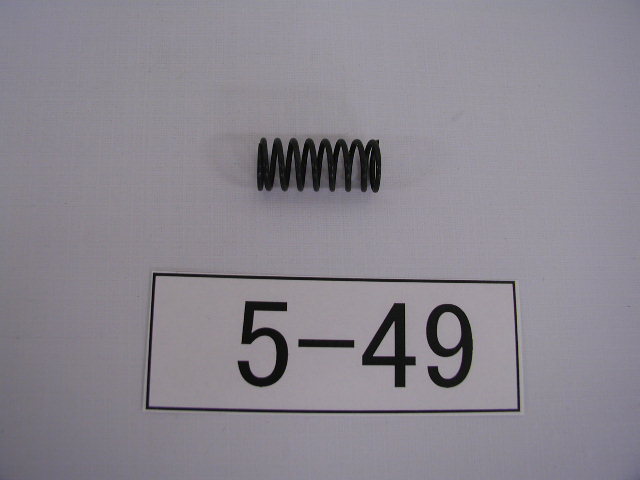

| 05-49 |
 |
スプリング（テンション） | その他 | ＡＰ１１０－０２５－１．２（サンエス） |

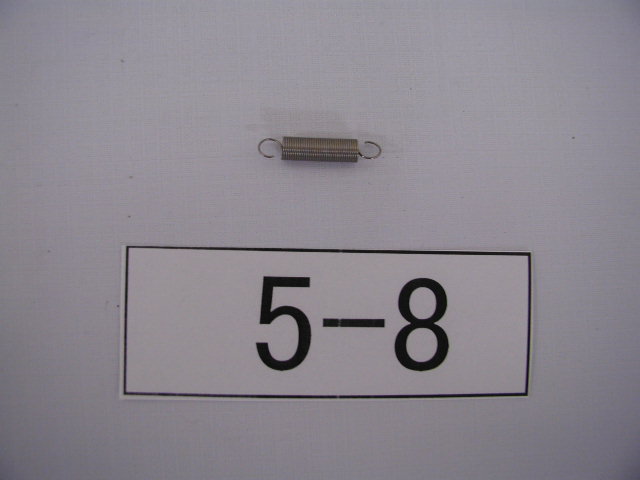

| 05-08 |
 |
スプリング（テープストッパー） | その他 | |

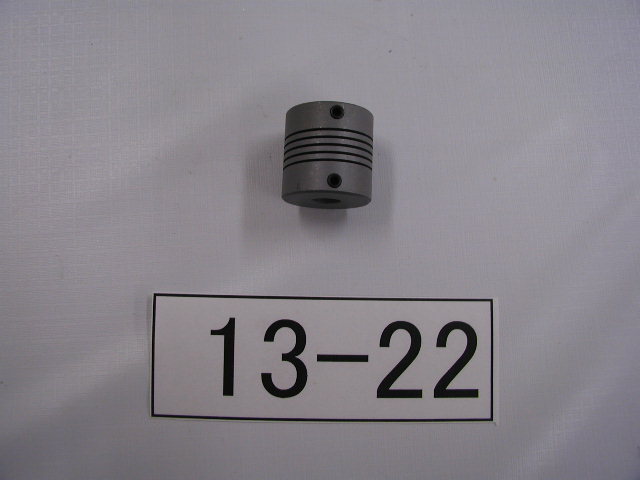

| 13-22 |
 |
カップリング | （５）電気部品 | Ｅ６９－Ｃ０６Ｂ（オムロン） |

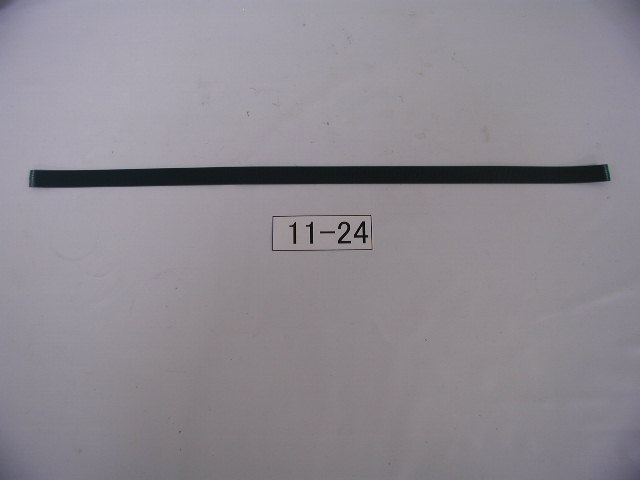

| 11-24 |
 |
平ベルト：５００用 | その他 | Ｅ４／１Ｖ５／Ｖ５ＳＴＲ／ＧＬ（Ｇ）１５Ｗ×４７０Ｌ |

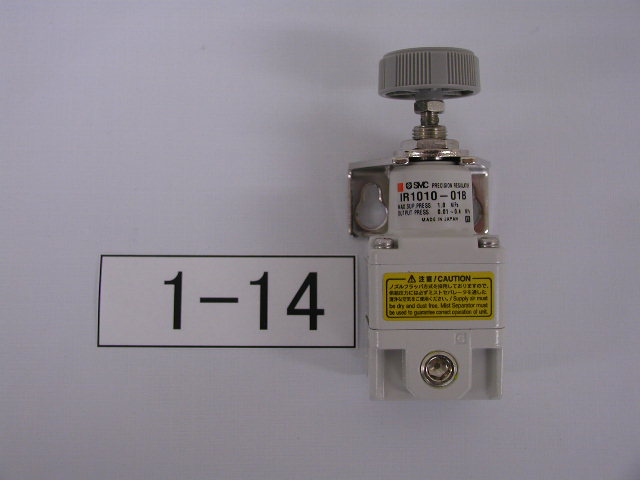

| 01-14 |
 |
精密レギュレター（タッチ，ガイド用） | その他 | ＩＲ１０１０－０１Ｂ （ＳＭＣ） |

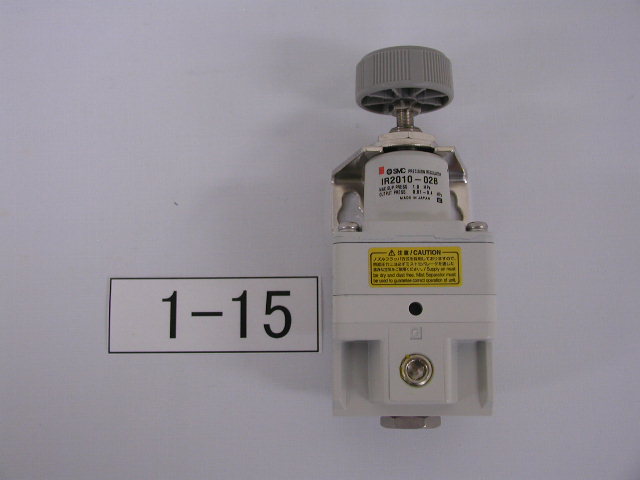

| 01-15 |
 |
精密レギュレター（缶押え用） | その他 | ＩＲ２０１０－０２Ｂ （ＳＭＣ） |

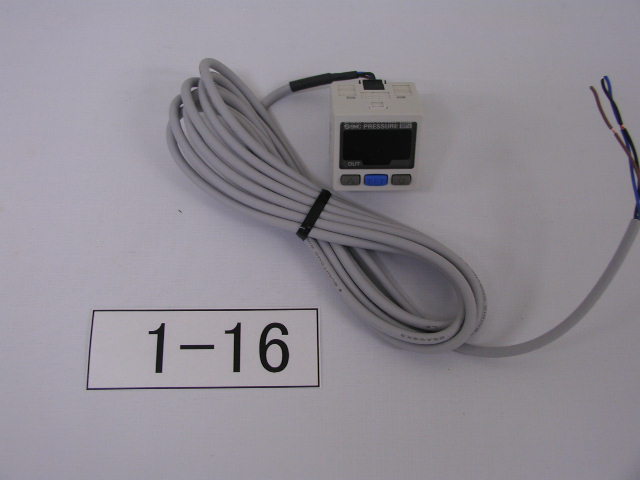

| 01-16 |
 |
デジタル圧力計（リード線付き） | その他 | ＩＳＥ３０－０１１－２５－Ｌ （ＳＭＣ） |

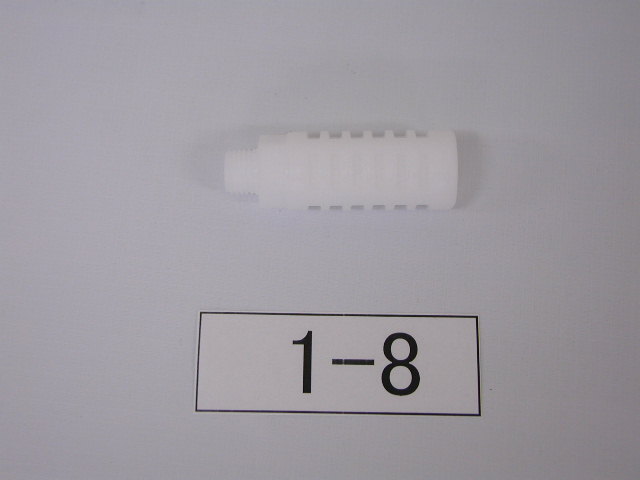

| 01-08 |
 |
サイレンサー | その他 | ＡＮ－２００－０２ （ＳＭＣ） |

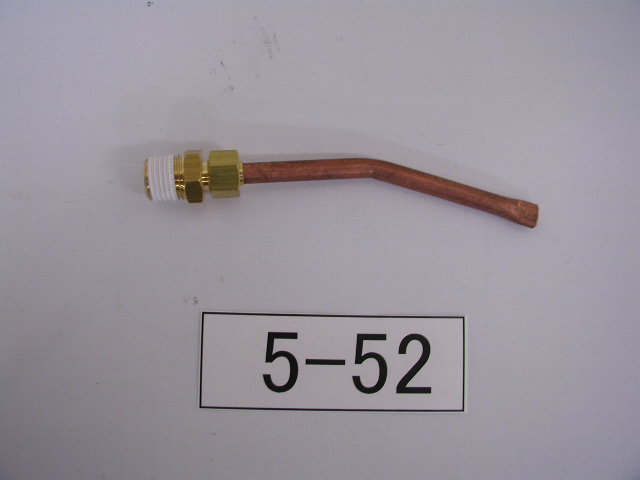

| 05-52 |
 |
（１）ブロー管ユニット | （３）作動板部 | |

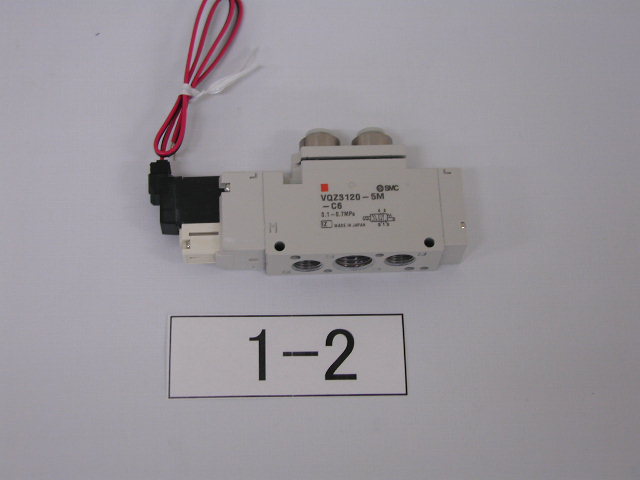

| 01-02 |
 |
（１）電磁弁（タッチ，ガイド，ＬＴ，缶押え用） | （４）エアー配管部 | ＶＱＺ３１２０－５Ｍ－Ｃ６，ガスケット・ビスＡｓｓ’ｙ：ＶＱＺ３，０００－ＧＳ－２ （ＳＭＣ） |
| 10-17 |
 |
（１）ストッパーコマ１式 | （２）アタッチメント | |

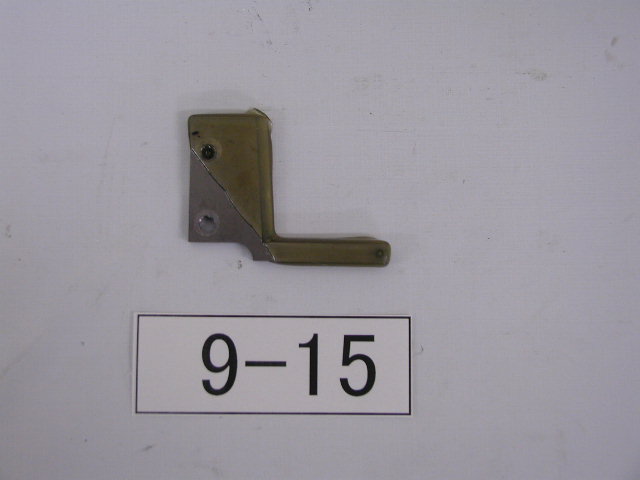

| 09-15 |
 |
（１）移動刃（ハイス） |
（１）リードテープ装置 >>リードテープ装置 |
|

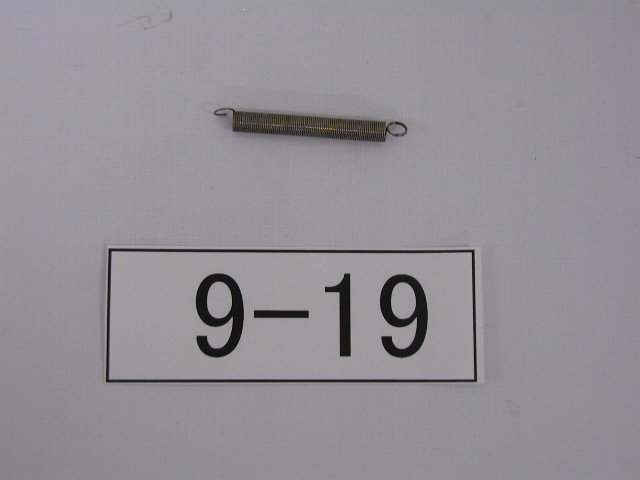

| 09-19 |
 |
（２）移動刃用スプリング |
（１）リードテープ装置 >>リードテープ装置 |
|

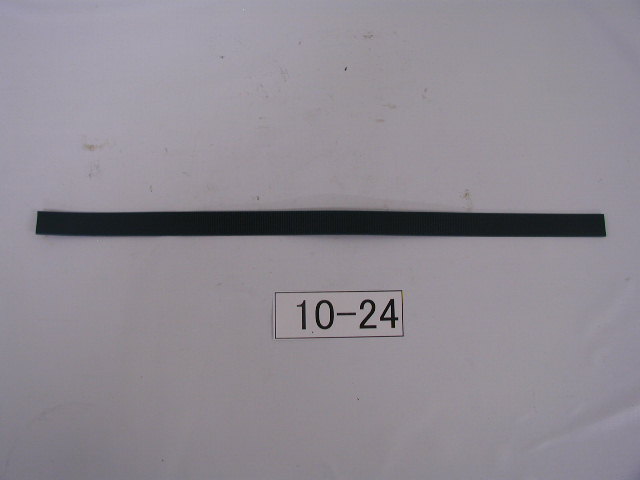

| 10-24 |
 |
（２）平ベルト：４００用 | （２）アタッチメント | Ｅ４／１Ｖ５／Ｖ５ＳＴＲ／ＧＬ（Ｇ）１５Ｗ×３７０Ｌ |

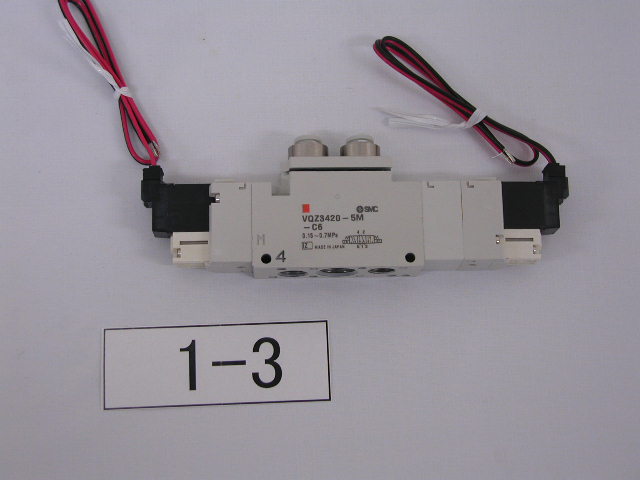

| 01-03 |
 |
（２）電磁弁（カッター） | （４）エアー配管部 | ＶＱＺ３４２０－５Ｍ‐Ｃ６，ガスケット・ビスＡｓｓ’ｙ：ＶＱＺ３，０００－ＧＳ－２ （ＳＭＣ） |

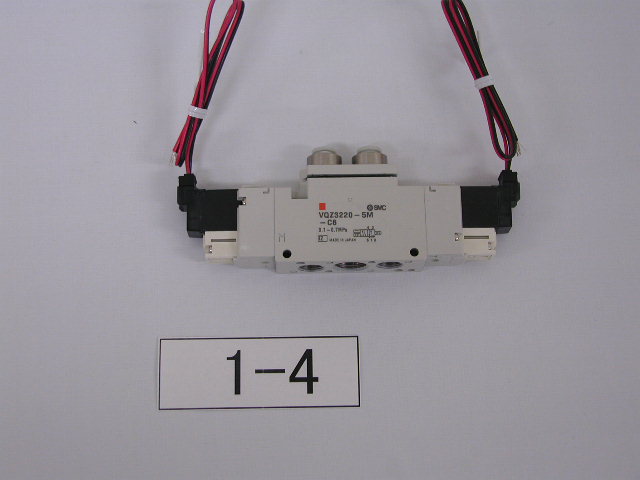

| 01-04 |
 |
（３）電磁弁（作動板逃げ用） | （４）エアー配管部 | ＶＱＺ３２２０－５Ｍ－Ｃ６，ガスケット・ビスＡｓｓ’ｙ：ＶＱＺ３，０００－ＧＳ－２ （ＳＭＣ） |

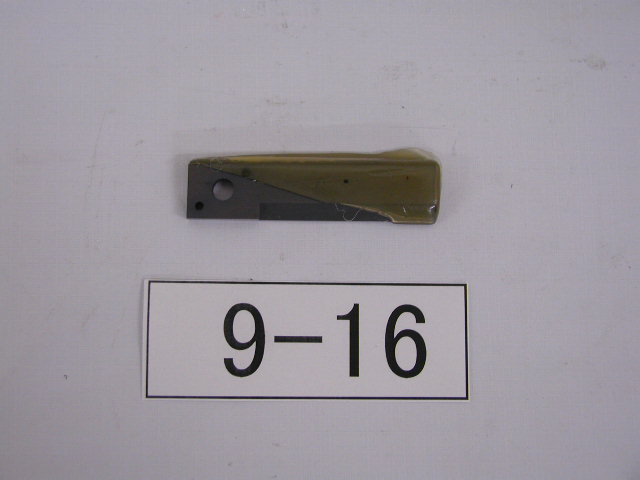

| 09-16 |
 |
（３）固定刃（ハイス） |
（１）リードテープ装置 >>リードテープ装置 |
|

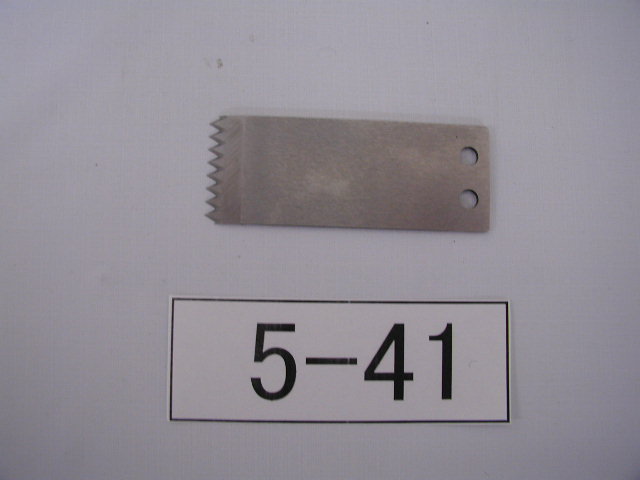

| 05-41 |
 |
（３）カッター（ＣＳ－１５０）（２５ｍｍ） | （３）作動板部 | |

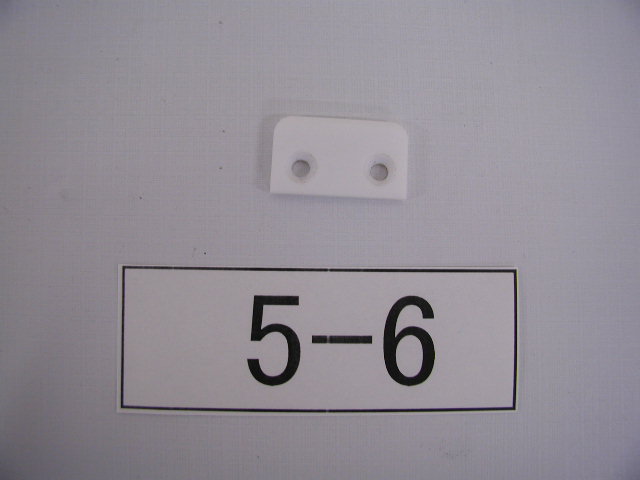

| 05-06 |
 |
（４）ストッパープレート（２５ｍｍ） | （３）作動板部 | |

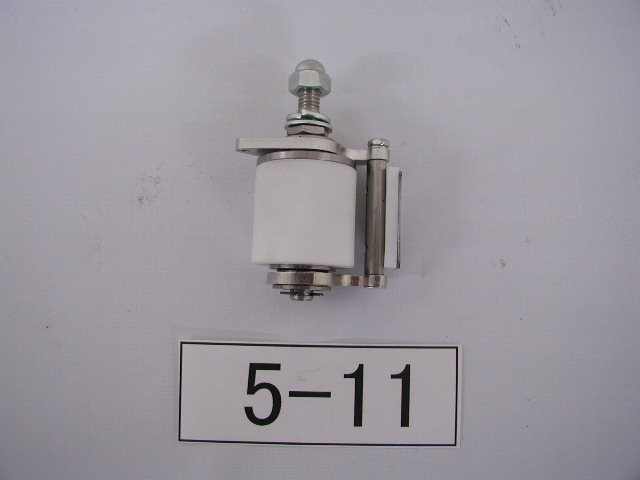

| 05-11 |
 |
（５）ラチェットロール１式（２５ｍｍ） | （３）作動板部 |
